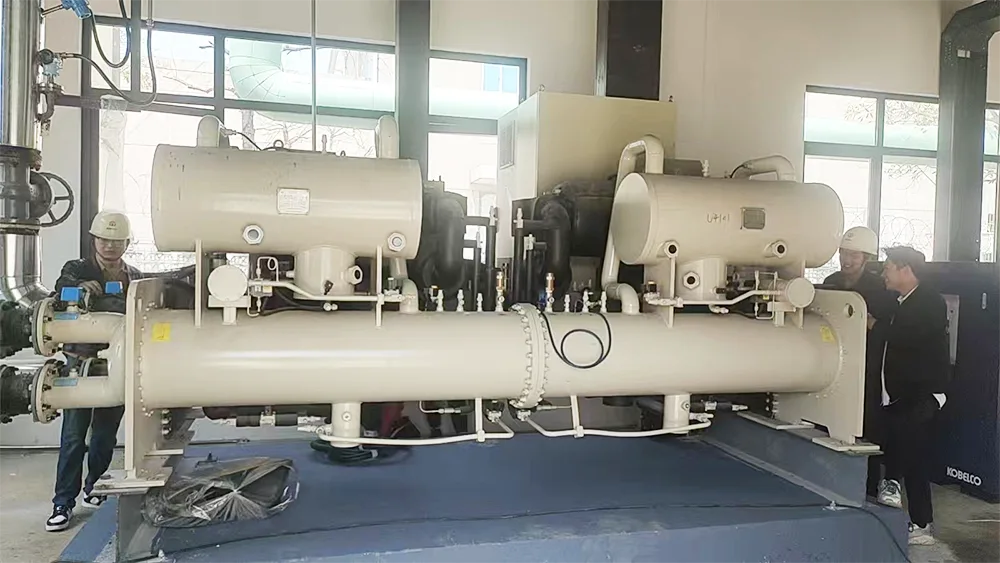

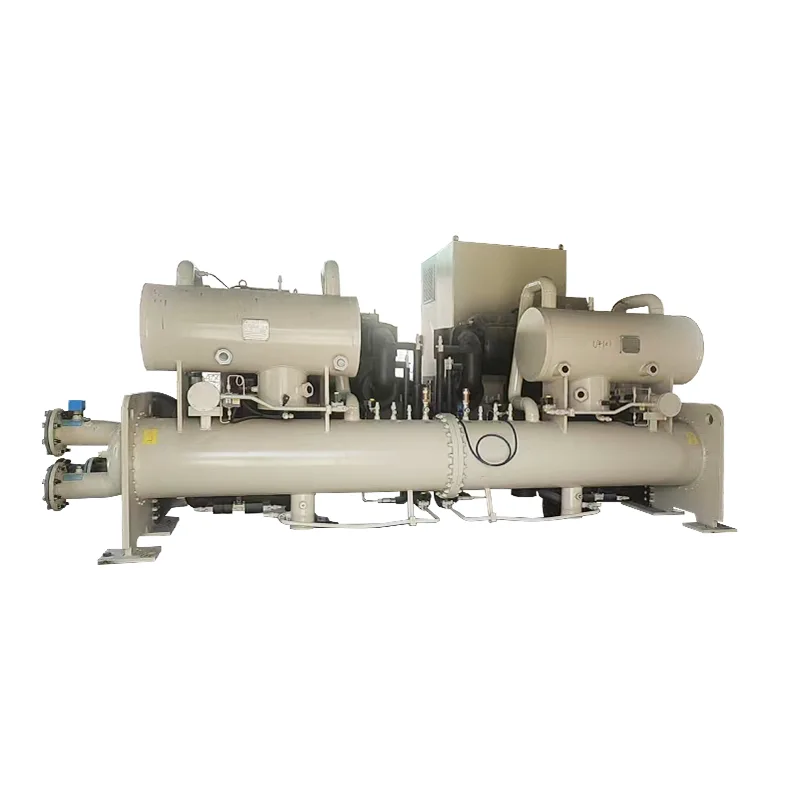

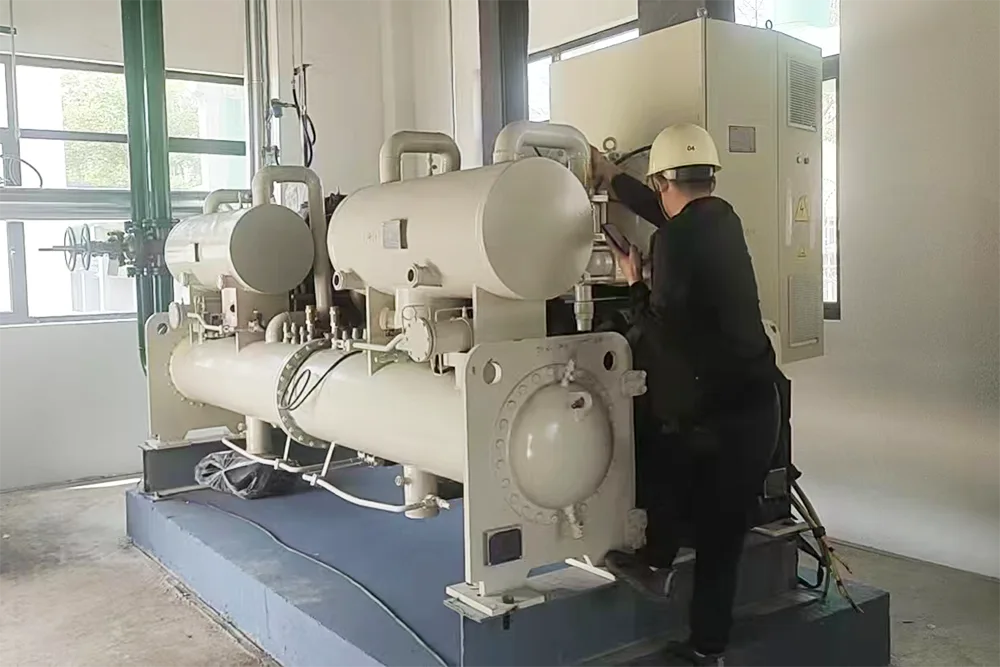

Refroidisseur à vis basse température

Basé sur la technologie de base de Hanbell, Yuzhen a lancé ce refroidisseur à vis basse température fabriqué en Chine. Il maintient non seulement un rendement élevé à des températures extrêmement basses, mais résout également les problèmes de maintenance difficile et de consommation d'énergie élevée des unités traditionnelles grâce à un « contrôle intelligent intégré » et à une « technologie d'accélérateur sans pièces mobiles ».

envoyer une demande

Description du produit

Avantage principal 1 : Précision du contrôle de la température à ± 0,3 ℃

Le refroidisseur à vis basse température de Yuzhen est équipé d'un « contrôleur de micro-ordinateur » hautes performances.

Réponse extrêmement rapide : la vitesse de calcul atteint les microsecondes (0,25 ms) et peut détecter immédiatement tout changement dans la température de l'eau de sortie.

Stable : grâce à la fonction de contrôle PID avancée, la machine peut s'ajuster automatiquement en fonction de la charge, maintenant la fluctuation de la température de l'eau à ± 0,3 ℃.

L'utilisation est aussi simple que d'utiliser un téléphone portable : il est livré avec un écran tactile haute définition, l'état de fonctionnement est clair en un coup d'œil et même les novices peuvent compléter les réglages en cliquant sur l'écran.

Avantage principal 2 : plusieurs couches de protection

Lors de l’achat d’un refroidisseur à vis basse température, la stabilité est primordiale.

30 protections complètes : Qu'il s'agisse d'une surchauffe du compresseur, d'une tension instable ou d'une protection antigel, l'unité a tout pris en compte.

Auto-vérification et rappels : la machine effectuera une « auto-vérification » avant de démarrer et vous rappellera même automatiquement lorsque le condenseur doit être nettoyé.

Surveillance du cloud : une interface Modbus-RTU est réservée à une intégration transparente avec les systèmes du bâtiment. Il peut non seulement gérer le compresseur, mais également établir la liaison avec les pompes à eau et les ventilateurs, doublant ainsi l'efficacité de la gestion.

Avantage principal 3 : technologie d’économie d’énergie inconditionnelle

Yuzhen adopte une série de conceptions structurelles de pointe, augmentant directement la rentabilité :

Compresseur semi-hermétique à double vis : le moteur et le compresseur sont intégrés, ce qui entraîne une efficacité de transmission extrêmement élevée et résout complètement le problème des fuites d'huile. Il présente de faibles vibrations, un faible bruit et est très durable.

Évaporateur à film tombant (type pulvérisation) : Le réfrigérant est pulvérisé sur les tubes comme un rideau de pluie, ce qui entraîne un excellent transfert de chaleur. Plus important encore, il nécessite moins de réfrigérant, ce qui est à la fois écologique et rentable.

Condenseur à haut rendement : la conception unique de la plaque de guidage peut abaisser la température de condensation d'environ 1 ℃. Cela peut paraître insignifiant, mais l’électricité économisée sur une exploitation à long terme est substantielle. Avantage principal 4 : étranglement par « plaque à orifice » sans usure

C'est aussi le secret de la grande fiabilité de l'unité.

De nombreux refroidisseurs sont équipés de vannes d'étranglement sujettes aux pannes, mais nous utilisons une plaque à orifice fixe. Il ne comporte aucune pièce mobile et repose entièrement sur un équilibre dynamique physique pour réguler le débit.

Sans entretien : comme il n'y a pas d'usure mécanique, il ne nécessite pratiquement aucun entretien et la régulation est sans décalage ; le débit de réfrigérant est contrôlé avec précision, que ce soit à pleine charge ou à charge partielle.

Performances et spécifications du produit

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -5 ℃ / R22)

EMCS-		A040ALYT	A200ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	91	440	1134	978	1134
Puissance d'entrée	kW	27	117	287	248	287
COP d’efficacité à pleine charge	kW/kW	3.37	3.76	3.95	3.94	3.95
Modèle de compresseur		RC2-140BF	RC2-620BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	20	96	244	211	244
Chute de pression de l'eau	kPa	17	46	75	64	75
Interfaces de tuyaux d'entrée et de sortie	DN	80	150	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	17	84	217	187	217
Chute de pression de l'eau	kPa	20	57	82	76	82
Interfaces de tuyaux d'entrée et de sortie	DN	80	150	200	200	200
séparateur d'huile		séparateur d'huile secondaire vertical			séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3050	3750	3750	3750
B(W)	mm	1100	1510	2200	2300	2300
C（H）	mm	1450	2000	2450	2300	2300
Taille d'installation
D	mm	1820	2320	2920	2920	2920
E	mm	900	1300	1700	1700	1700
Poids du transport	kilos	1800	3400	8500	8000	8500
Poids opérationnel	kilos	1850	3600	8900	8400	8900
Volume de remplissage de réfrigérant	kilos	55	180	450	400	450

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -5 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	182	2268	1956	2268
Puissance d'entrée	kW	54	574	496	574
COP d’efficacité à pleine charge	kW/kW	3.37	3.95	3.94	3.95
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	41	489	422	489
Chute de pression de l'eau	kPa	36	76	96	97
Interfaces de tuyaux d'entrée et de sortie	DN	125	300	300	300
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	35	434	374	434
Chute de pression de l'eau	kPa	37	85	104	105
Interfaces de tuyaux d'entrée et de sortie	DN	125	300	300	300
séparateur d'huile		séparateur d'huile secondaire vertical		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	3400	5800	5750	5750
B(W)	mm	1550	2600	2450	2450
C（H）	mm	1600	2800	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	2050	1950	1950
Poids du transport	kilos	2900	14500	14000	14500
Poids opérationnel	kilos	2980	15700	15200	15700
Volume de remplissage de réfrigérant	kilos	80	850	750	850

Note:

1) Conditions de fonctionnement du refroidisseur à vis basse température

Évaporateur : température de l'eau d'entrée 0 ℃, température de l'eau de sortie -5 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

8) Les paramètres ci-dessus sont basés sur le logiciel de performances du compresseur Hanzhong 5.0.3.35. La capacité de refroidissement peut varier légèrement selon les différentes versions. Veuillez vous référer à l'accord technique lors de la commande.

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution d'éthylène glycol à 30 % en concentration volumique.

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -10 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	75	930	802	930
Puissance d'entrée	kW	26	276	239	276
COP d’efficacité à pleine charge	kW/kW	2.88	3.37	3.36	3.37
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	17	207	179	207
Chute de pression de l'eau	kPa	14	54	50	54
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	15	186	160	186
Chute de pression de l'eau	kPa	23	76	75	76
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
séparateur d'huile		séparateur d'huile secondaire vertical		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3750	3720	3750
B(W)	mm	1100	2200	2300	2300
C（H）	mm	1450	2450	2300	2300
Taille d'installation
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Poids du transport	kilos	1750	8200	7700	8200
Poids opérationnel	kilos	1800	8600	8100	8600
Volume de remplissage de réfrigérant	kilos	50	400	350	400

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -10 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	150	1860	1604	1860
Puissance d'entrée	kW	52	552	478	552
COP d’efficacité à pleine charge	kW/kW	2.88	3.37	3.36	3.37
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	35	415	358	415
Chute de pression de l'eau	kPa	35	73	85	91
Interfaces de tuyaux d'entrée et de sortie	DN	100	250	250	250
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	30	372	321	372
Chute de pression de l'eau	kPa	45	81	96	102
Interfaces de tuyaux d'entrée et de sortie	DN	100	250	250	250
séparateur d'huile		séparateur d'huile secondaire vertical		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	3400	5800	5750	5750
B(W)	mm	1550	2550	2450	2450
C（H）	mm	1600	2750	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	1950	1950	1950
Poids du transport	kilos	2800	14000	13500	14000
Poids opérationnel	kilos	2880	15000	14500	15000
Volume de remplissage de réfrigérant	kilos	70	800	700	800

Note:

1) Conditions de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée -5 ℃, température de l'eau de sortie -10 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution d'éthylène glycol à 40 % en concentration volumique.

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -15 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	61	756	652	756
Puissance d'entrée	kW	25	266	230	266
COP d’efficacité à pleine charge	kW/kW	2.44	2.84	2.83	2.84
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	15	176	152	176
Chute de pression de l'eau	kPa	15	46	42	46
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	12	151	130	151
Chute de pression de l'eau	kPa	60	82	80	82
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
séparateur d'huile		séparateur d'huile secondaire vertical		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C（H）	mm	1450	2450	2300	2300
Taille d'installation
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Poids du transport	kilos	1700	7500	7700	7500
Poids opérationnel	kilos	1750	7900	8100	7900
Volume de remplissage de réfrigérant	kilos	45	350	300	350

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -15 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	122	1512	1304	1512
Puissance d'entrée	kW	50	532	460	532
COP d’efficacité à pleine charge	kW/kW	2.44	2.84	2.83	2.84
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	30	352	303	352
Chute de pression de l'eau	kPa	23	50	80	82
Interfaces de tuyaux d'entrée et de sortie	DN	100	250	250	250
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	24	302	261	302
Chute de pression de l'eau	kPa	61	75	98	100
Interfaces de tuyaux d'entrée et de sortie	DN	100	250	250	250
séparateur d'huile		séparateur d'huile secondaire vertical		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	3400	5800	5750	5750
B(W)	mm	1550	2500	2450	2450
C（H）	mm	1600	2750	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Poids du transport	kilos	2800	13500	13000	13500
Poids opérationnel	kilos	2880	14500	14000	14500
Volume de remplissage de réfrigérant	kilos	70	800	700	800

Note:

1) Conditions de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée -10 ℃, température de l'eau de sortie -15 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution d'éthylène glycol à 40 % en concentration volumique.

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -20 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	49	610	526	610
Puissance d'entrée	kW	24	255	221	255
COP d’efficacité à pleine charge	kW/kW	2.04	2.39	2.38	2.39
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	13	149	128	149
Chute de pression de l'eau	kPa	11	37	36	37
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	10	129	112	129
Chute de pression de l'eau	kPa	28	87	86	87
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
séparateur d'huile		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C（H）	mm	1450	2200	2300	2300
Taille d'installation
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Poids du transport	kilos	1700	7500	7700	7500
Poids opérationnel	kilos	1750	7900	8100	7900
Volume de remplissage de réfrigérant	kilos	45	350	300	350

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -20 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	98	1220	1052	1220
Puissance d'entrée	kW	48	510	442	510
COP d’efficacité à pleine charge	kW/kW	2.04	2.39	2.38	2.39
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	25	298	257	298
Chute de pression de l'eau	kPa	17	43	62	66
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	21	259	223	259
Chute de pression de l'eau	kPa	44	71	92	98
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
séparateur d'huile		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C（H）	mm	1550	2300	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Poids du transport	kilos	2800	13000	12500	13000
Poids opérationnel	kilos	2880	14000	13500	14000
Volume de remplissage de réfrigérant	kilos	70	800	700	800

Note:

1) Conditions de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée -15 ℃, température de l'eau de sortie -20 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution à 50 % d'éthylène glycol en concentration volumique.

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -25 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	39	488	420	488
Puissance d'entrée	kW	23	244	211	244
COP d’efficacité à pleine charge	kW/kW	1.70	2.00	1.99	2.00
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	12	140	121	140
Chute de pression de l'eau	kPa	6	39	38	39
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	8	104	89	104
Chute de pression de l'eau	kPa	40	78	77	78
Interfaces de tuyaux d'entrée et de sortie	DN	65	200	200	200
séparateur d'huile		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C（H）	mm	1450	2200	2300	2300
Taille d'installation
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Poids du transport	kilos	1700	7500	7700	7500
Poids opérationnel	kilos	1750	7900	8100	7900
Volume de remplissage de réfrigérant	kilos	45	350	300	350

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -25 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	78	976	840	976
Puissance d'entrée	kW	46	488	422	488
COP d’efficacité à pleine charge	kW/kW	1.70	2.00	1.99	2.00
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	24	280	241	280
Chute de pression de l'eau	kPa	19	58	59	58
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	17	208	179	208
Chute de pression de l'eau	kPa	38	86	95	96
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
séparateur d'huile		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C（H）	mm	1550	2300	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Poids du transport	kilos	2800	13000	12500	13000
Poids opérationnel	kilos	2880	14000	13500	14000
Volume de remplissage de réfrigérant	kilos	70	800	700	800

Note:

1) Conditions de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée -20 ℃, température de l'eau de sortie -25 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution d'éthylène glycol à 55 % en concentration volumique.

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité unique / -30 ℃ / R22)

EMCS-		A040ALYT	A500ALYT	A450AHDT	A500AHDT
Capacité frigorifique	kW	31	386	333	386
Puissance d'entrée	kW	22	234	203	234
COP d’efficacité à pleine charge	kW/kW	1.41	1.65	1.64	1.65
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur		Condenseur de type tube-coque
Débit d'eau	m3/heure	11	133	115	133
Chute de pression de l'eau	kPa	10	46	41	46
Interfaces de tuyaux d'entrée et de sortie	DN	65	150	150	150
Évaporateur		Évaporateur à film tombant
Débit d'eau	m3/heure	7	88	76	88
Chute de pression de l'eau	kPa	47	82	78	82
Interfaces de tuyaux d'entrée et de sortie	DN	65	150	150	150
séparateur d'huile		séparateur d'huile primaire horizontal
Dimension
A（L）	mm	2400	3720	3720	3720
B(W)	mm	1100	2200	2300	2300
C（H）	mm	1450	2200	2300	2300
Taille d'installation
D	mm	1820	2920	2920	2920
E	mm	900	1700	1700	1700
Poids du transport	kilos	1700	7500	7700	7500
Poids opérationnel	kilos	1750	7900	8100	7900
Volume de remplissage de réfrigérant	kilos	45	350	300	350

Tableau des paramètres de performance pour l'unité de refroidissement à vis basse température (unité double / -30 ℃ / R22)

EMCS-		B080ALYT	B1000ALYT	B900AHDT	B1000AHDT
Capacité frigorifique	kW	62	772	666	772
Puissance d'entrée	kW	44	468	406	468
COP d’efficacité à pleine charge	kW/kW	1.41	1.65	1.64	1.65
Modèle de compresseur		RC2-140BF	RC2-1530BP	RC2-1270BHV	RC2-1530BHV
Condenseur
Débit d'eau	m3/heure	23	267	230	267
Chute de pression de l'eau	kPa	26	82	71	80
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
Évaporateur
Débit d'eau	m3/heure	14	176	152	176
Chute de pression de l'eau	kPa	52	98	97	103
Interfaces de tuyaux d'entrée et de sortie	DN	80	200	200	200
séparateur d'huile
Dimension
A（L）	mm	3400	5500	5750	5750
B(W)	mm	1550	2500	2450	2450
C（H）	mm	1550	2300	2500	2500
Taille d'installation
D	mm	2620	3880	4820	4820
E	mm	1050	1900	1900	1900
Poids du transport	kilos	2800	13000	12500	13000
Poids opérationnel	kilos	2880	14000	13500	14000
Volume de remplissage de réfrigérant	kilos	70	800	700	800

Note:

1) Conditions de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée -20 ℃, température de l'eau de sortie -25 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

3) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

4) La pression côté eau de l’évaporateur est de 1,0 MPa et la pression côté eau du condenseur est de 1,0 MPa ;

5) L'évaporateur et le condenseur sont reliés par des brides ;

6) Le coefficient d'encrassement de l'évaporateur est conçu à 0,018 m²·℃/kW ;

Le coefficient d'encrassement du condenseur est conçu à 0,044 m²·℃/kW ;

7) La forme, la taille et le poids de l'unité peuvent varier légèrement en raison des itérations du produit. Veuillez vous référer à l'accord technique lors de la passation de commande ;

9) Le liquide de refroidissement de l'évaporateur dans le schéma est une solution d'éthylène glycol à 60 % en concentration volumique.

Low Temperature Screw Chiller
