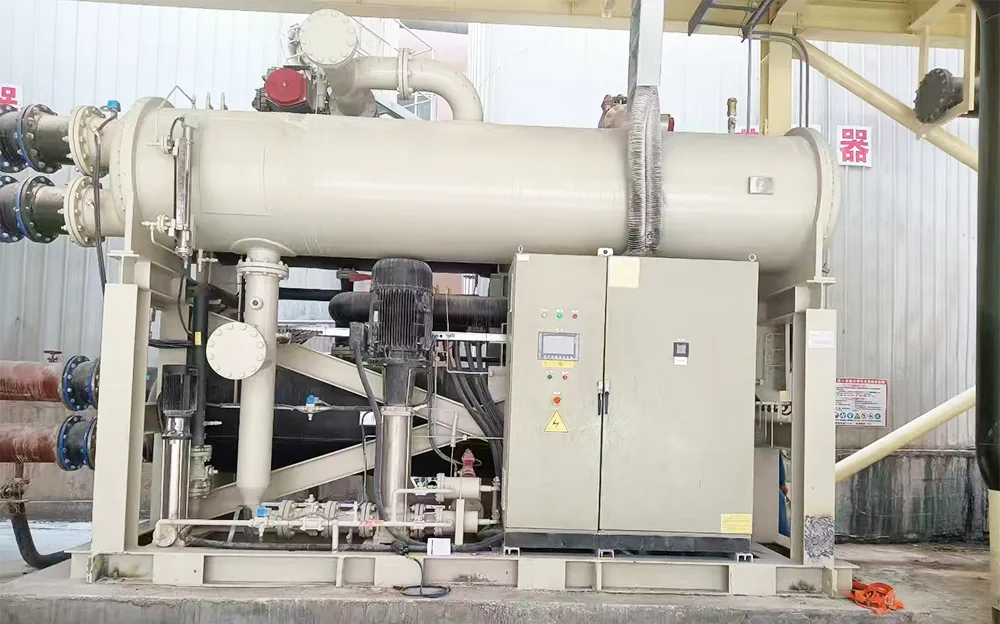

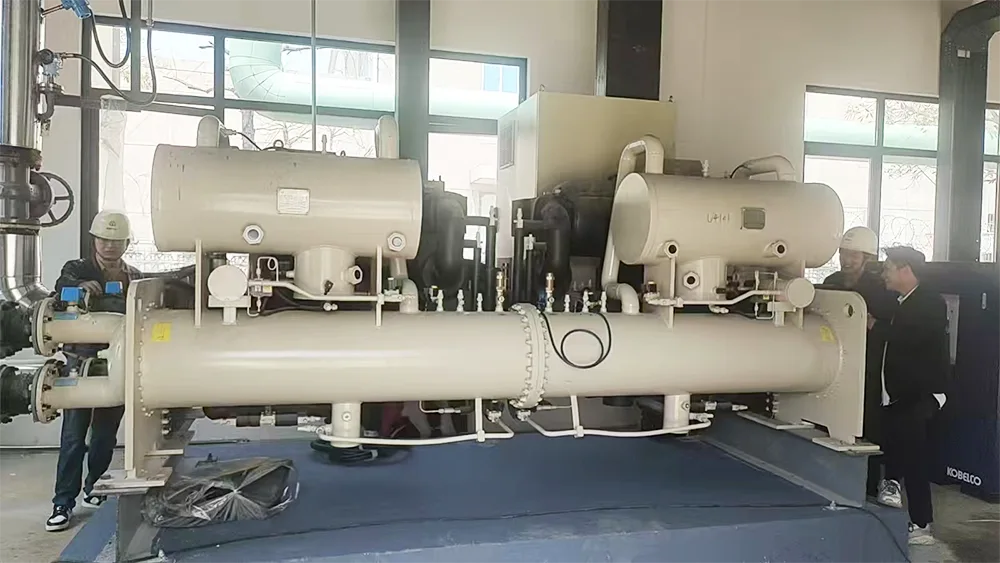

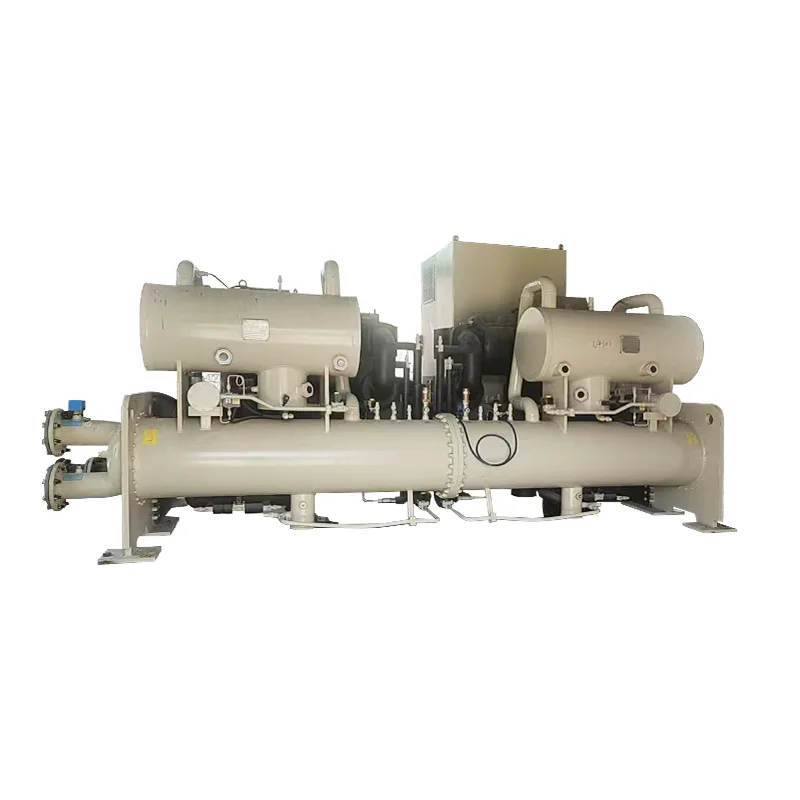

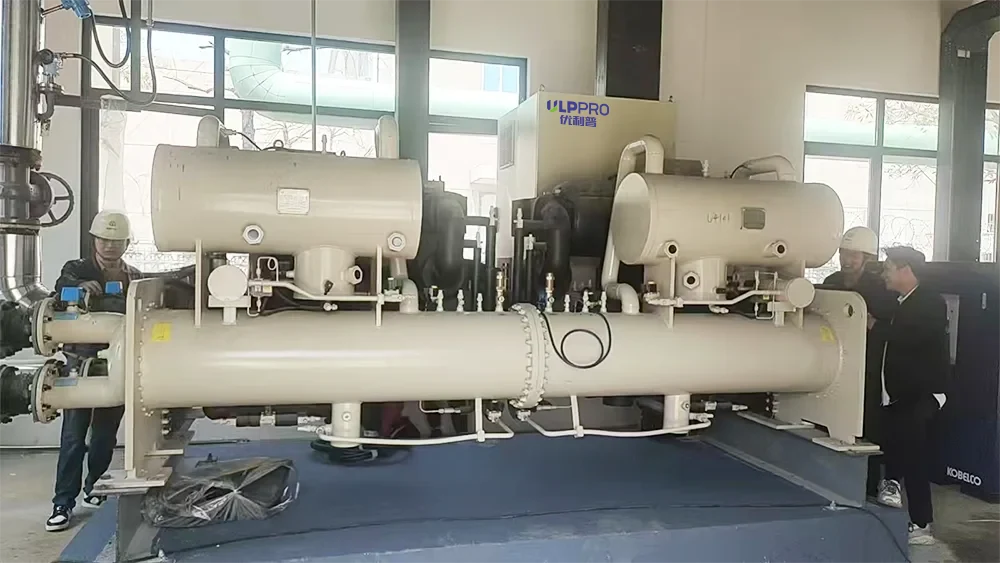

Refroidisseur à vis inondé

Points forts de la technologie de base

Principales caractéristiques de l'unité

1. Conception de réfrigérant à pression positive : l'unité utilise un réfrigérant à pression positive, éliminant le besoin d'un dispositif d'évacuation supplémentaire, simplifiant ainsi la conception de la ventilation de la salle des machines.

2. Compresseur semi-hermétique à double vis : utilise un compresseur semi-hermétique à double vis développé indépendamment par Hanbell, avec le moteur et le compresseur intégrés dans une seule unité, éliminant complètement les fuites du joint d'arbre, ce qui entraîne une efficacité de transmission élevée, un faible bruit et un long cycle de maintenance.

3. Évaporateur inondé (type pulvérisateur) à haute efficacité : le réfrigérant liquide forme un film liquide uniforme à l'extérieur des tubes d'échange thermique, améliorant l'efficacité de l'échange thermique de plus de 10 % par rapport aux évaporateurs secs ; le faible volume de charge de réfrigérant répond aux exigences environnementales ; La conception de collecte d'huile par le bas combinée à une pompe d'éjection assure un retour d'huile en douceur.

4. Refroidisseur d'huile intégré : utilise le réfrigérant comme moyen de refroidissement, éliminant le besoin d'eau de refroidissement supplémentaire, ce qui donne une structure compacte et sans entretien.

5. Système de retour d'huile de pompe d'éjection indépendant : assure un retour d'huile en temps opportun au compresseur dans toutes les conditions de charge, évitant ainsi les dommages dus à un manque d'huile.

6. Étranglement de la plaque à orifice fixe : aucune pièce mobile ; le contrôle du débit est obtenu grâce à l'équilibre dynamique du réfrigérant lui-même, garantissant un fonctionnement stable à pleine charge, à charge partielle et dans des conditions variables sans décalage. 7. Contrôle intelligent par micro-ordinateur : interface homme-machine chinoise, affichage clair des données de fonctionnement et fonctionnement pratique.

Assurance de haute fiabilité

1. Conception et fabrication professionnelles : Hanbell Precision Machinery se concentre sur la recherche, le développement et la fabrication de compresseurs à vis depuis plus de vingt ans, maintenant une part de marché leader sur le marché national des compresseurs à vis grâce à une technologie mature et fiable.

2. Certification et tests faisant autorité : l'unité a passé la certification du Centre national de surveillance et d'inspection de la qualité des équipements de réfrigération à compresseur. Chaque unité est soumise à des tests de performances complets conformément aux normes nationales avant de quitter l'usine pour garantir une qualité stable.

3. Retour d'huile de pompe d'éjection fiable : en utilisant une pompe d'éjection comme composant de retour d'huile et en utilisant du gaz flash haute/moyenne pression comme source d'alimentation, le retour d'huile côté basse pression est obtenu sans perte d'énergie pour l'unité, garantissant la sécurité du compresseur.

Conception à haut rendement et économe en énergie

1. Compresseur semi-hermétique à double vis : efficacité de transmission élevée, fonctionnement stable, faible bruit et faibles coûts de maintenance, ce qui le rend plus économe en énergie que les compresseurs traditionnels de type ouvert.

2. Condenseur à haute efficacité : adoptant une conception de chambre supérieure et inférieure + déflecteur, le réfrigérant liquide s'écoule le long du bord de la coque, améliorant considérablement l'efficacité d'échange thermique des tubes en cuivre, réduisant la température de condensation de 0,5 à 1 ℃ et améliorant considérablement l'efficacité énergétique de l'unité.

3. Évaporateur inondé (spray) : le réfrigérant forme un film liquide à l'extérieur des tubes d'échange thermique, ce qui entraîne un coefficient de transfert de chaleur élevé ; Le retour d'huile en douceur améliore encore l'efficacité du système.

4. Contrôle d'étranglement de la plaque à orifice : ajuste dynamiquement le débit de réfrigérant, en s'adaptant toujours parfaitement à la charge de l'unité, évitant ainsi l'usure mécanique et le décalage de contrôle des vannes d'étranglement traditionnelles.

Contrôle intelligent avancé

1. Contrôleur de micro-ordinateur haute vitesse : une vitesse de traitement de 0,25 ms/1 000 mots garantit un fonctionnement stable de l'unité et une réponse rapide.

2. Interface homme-machine conviviale : l'écran tactile dispose d'un espace de stockage intégré, affichant l'état de fonctionnement complet de l'unité en temps réel, offrant un fonctionnement intuitif et pratique.

3. Contrôle PID précis : ajuste automatiquement la charge de l'unité en fonction de l'écart entre la température de sortie de l'eau réfrigérée/chaude et la valeur cible, atteignant une précision de contrôle de la température de l'eau de ± 0,3 ℃.

4. Protection complète de l'unité : comprend plus de 30 fonctions de protection de sécurité, y compris les surtensions, les sous-tensions, la protection de séquence de phases, la surcharge du compresseur, la protection haute et basse pression et la protection antigel, garantissant la sécurité de l'équipement.

5. Intégration du service Cloud et du bâtiment : le protocole de communication Modbus-RTU réservé permet une intégration transparente avec les systèmes de surveillance du bâtiment ; des services cloud sont fournis, prenant en charge la surveillance à distance et l'alerte précoce.

Explication du modèle
