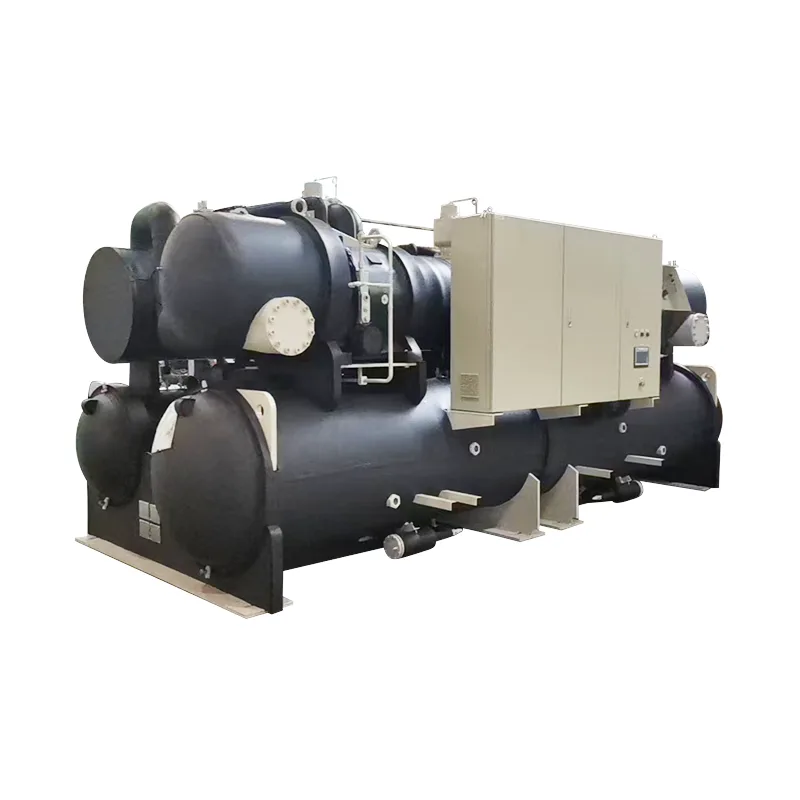

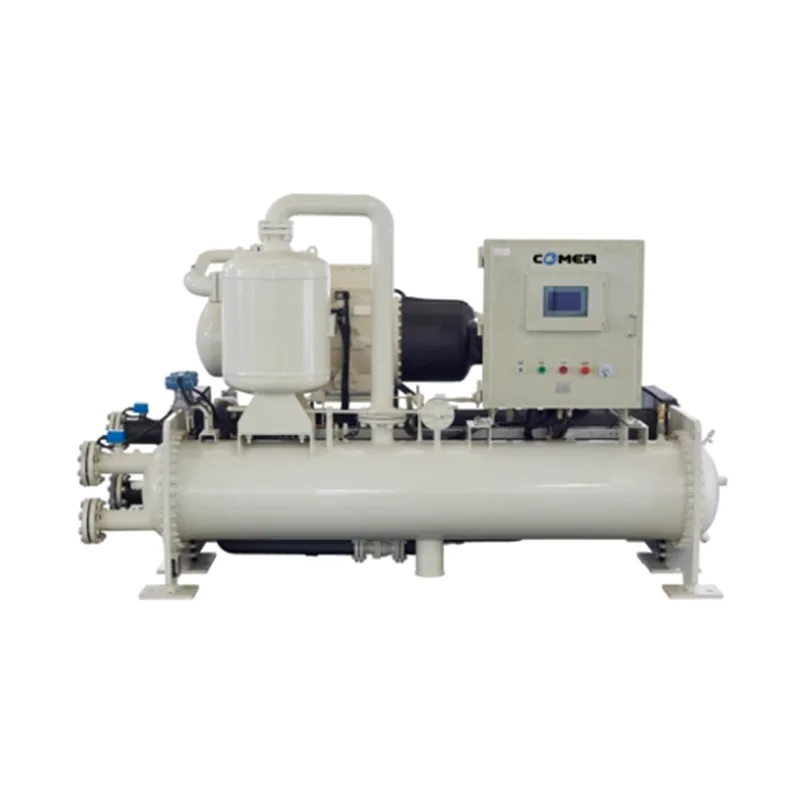

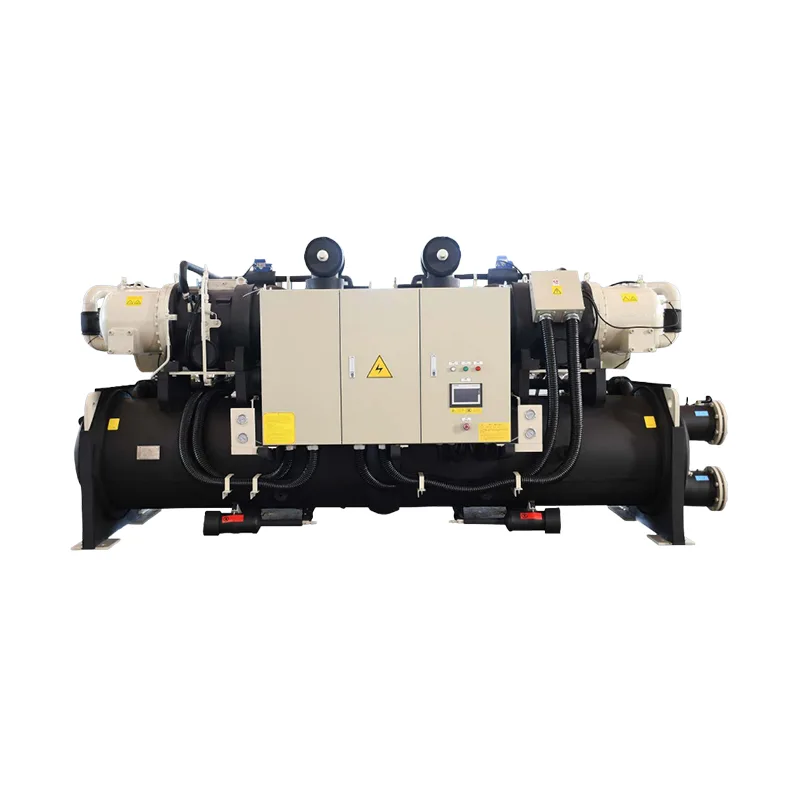

Refroidisseur à vis à température normale

Le refroidisseur à vis à température normale China Yuzhen est une unité de réfrigération très efficace, stable et facile à utiliser, adaptée aux bâtiments commerciaux, à la réfrigération industrielle et aux systèmes de climatisation à grande échelle.

envoyer une demande

Description du produit

Le refroidisseur à vis à température normale du fournisseur Yuzhen utilise un compresseur semi-hermétique à double vis, combiné à un condenseur à haut rendement et à une conception d'évaporateur avancée, pour obtenir une capacité de refroidissement stable, un fonctionnement fluide et une efficacité énergétique élevée. L'unité a une structure compacte et est facile à installer. Il est également équipé d'un système de contrôle intelligent, qui permet aux utilisateurs de surveiller et d'ajuster facilement l'état de fonctionnement de l'unité. En tant que fabricant leader d'équipements de réfrigération, les compresseurs à vis Hanbell combinent une technologie de pointe au niveau international avec des années d'expérience en matière d'applications. Leurs produits répondent non seulement aux besoins du marché intérieur, mais sont également exportés dans le monde entier, gagnant ainsi une large reconnaissance.

Avantages

1. Haute efficacité et économie d'énergie

Le compresseur semi-hermétique à double vis, associé à l'évaporateur à pulvérisation, atteint un rendement global élevé et réduit la consommation d'énergie.

Dans des conditions de fonctionnement normales, le refroidisseur à vis à température normale offre d'importantes économies d'énergie, vous aidant ainsi à réduire vos factures d'électricité.

2. Contrôle intelligent et fonctionnement pratique

Équipé d'un système de contrôle avancé par micro-ordinateur, il peut surveiller l'état de l'unité en temps réel et ajuster automatiquement les paramètres de fonctionnement.

L'interface utilisateur est conviviale et le fonctionnement de l'écran tactile est simple et intuitif, permettant un réglage rapide de la température, du débit et d'autres paramètres.

3. Haute fiabilité

Le compresseur et le moteur sont conçus avec un refroidissement optimisé pour garantir un fonctionnement stable sur de longues périodes.

Les composants clés de l'unité sont disposés de manière rationnelle, réduisant ainsi la fréquence de givrage et de maintenance et prolongeant la durée de vie.

L'unité est dotée de plusieurs fonctions de protection, notamment une protection contre les anomalies de tension, une protection contre la surchauffe du compresseur, une protection contre la basse pression et contre le gel, garantissant un fonctionnement sûr.

4. Installation flexible et entretien facile

L'unité ne nécessite pas de dispositifs d'échappement supplémentaires, ce qui simplifie l'aménagement du local technique et économise de l'espace.

La conception modulaire facilite la maintenance et la réparation, réduisant ainsi les temps d'arrêt.

Le débit de réfrigérant peut être ajusté en fonction de la charge, garantissant un fonctionnement stable dans différentes conditions de travail.

Points forts techniques :

Compresseur à double vis : fonctionnement fluide, faibles vibrations et longue durée de vie.

Condenseur à haut rendement : la conception des zones supérieure et inférieure améliore l'efficacité de l'échange thermique et réduit la température de condensation de 0,5 à 1 °C.

Évaporateur de type spray : le réfrigérant liquide forme un film mince sur la paroi du tuyau, améliorant ainsi l'efficacité de l'échange thermique.

Contrôle de débit précis : la conception de la plaque à orifice assure un ajustement flexible de la charge, sans pièces mobiles, réduisant ainsi le taux de défaillance. Protection de sécurité complète : plusieurs systèmes de surveillance et d'alarme garantissent un fonctionnement fiable à long terme de l'unité.

Avantages de la marque et de l'entreprise

Nos compresseurs à vis utilisent des équipements de traitement et des systèmes de test avancés, et nos produits ont obtenu les certifications ISO-9001, UL, CE et Swiss Lloyd's Register. Grâce à leurs performances stables à long terme et à leur haute efficacité, les produits Hanbell sont très populaires sur le marché mondial. Ces dernières années, le taux de croissance annuel de nos compresseurs à vis a atteint 30 à 40 %, démontrant une large reconnaissance de l'industrie et un potentiel futur.

Performances et spécifications du produit

Tableau des paramètres de performance pour l'unité de refroidissement à haute efficacité (R134a, unité unique)

EMCS-		A050LYE	A060LYE	A075LYE	A080LYE	A085LYE	A100LYE	A115LYE	A130LYE
Capacité frigorifique	kW	187	214	262	288	302	347	394	453
Puissance d'entrée	kW	31	35	42	48	50	57	65	75
COP d’efficacité à pleine charge	kW/kW	6.03	6.11	6.24	6.00	6.04	6.09	6.06	6.04
Condenseur
Débit d'eau	m3/heure	37	43	52	58	61	69	69	91
Chute de pression de l'eau	kPa	43	44	46	42	45	46	46	48
Interfaces de tuyaux d'entrée et de sortie	DN	100	100	100	125	125	125	125	125
Évaporateur
Débit d'eau	m3/heure	32	37	45	50	52	60	68	78
Chute de pression de l'eau	kPa	24	25	24	26	28	27	31	32
Interfaces de tuyaux d'entrée et de sortie	DN	100	100	100	125	125	125	125	125
Dimension
A（L）	mm	3000	3000	3050	3050	3050	3050	3050	3050
B(W)	mm	1350	1350	1450	1450	1550	1600	1650	1650
C（H）	mm	1650	1700	1750	1750	1750	1850	1950	1950
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1050	1050	1150	1200	1250	1250	1300
Poids du transport	kilos	2300	2500	2700	2900	3100	3200	3300	3600
Poids opérationnel	kilos	2450	2650	2900	3100	3300	3400	3550	3900
Volume de remplissage de réfrigérant	kilos	85	90	100	110	120	130	150	180

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement à haute efficacité (R134a, unité unique)

EMCS-		A145LYE	A170LYE	A190LYE	A215LYE	A240LYE	A280LYE	A300LYE
Capacité frigorifique	kW	509	279	338	354	391	424	440
Puissance d'entrée	kW	69	76	91	93	105	112	117
COP d’efficacité à pleine charge	kW/kW	7.38	3.67	3.71	3.81	3.72	3.79	3.76
Condenseur
Débit d'eau	m3/heure	99	61	74	77	85	92	96
Chute de pression de l'eau	kPa	41	40	44	37	39	40	46
Interfaces de tuyaux d'entrée et de sortie	DN	125	125	125	150	150	150	150
Évaporateur
Débit d'eau	m3/heure	97	53	65	68	75	81	84
Chute de pression de l'eau	kPa	42	42	47	42	44	44	57
Interfaces de tuyaux d'entrée et de sortie	DN	125	125	125	150	150	150	150
Dimension
A（L）	mm	3000	3000	3000	3050	3050	3050	3050
B(W)	mm	1350	1350	1450	1510	1510	1510	1510
C（H）	mm	1900	1900	1950	2000	2000	2000	2000
D	mm	2320	2320	2320	2320	2320	2320	2320
E	mm	1100	1100	1250	1300	1300	1300	1300
Poids du transport	kilos	2900	3000	3050	3100	3200	3300	3400
Poids opérationnel	kilos	3050	3150	3250	3300	3400	3500	3600
Volume de remplissage de réfrigérant	kilos	100	115	135	130	155	165	180

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement à haute efficacité (R134a, unité double)

EMCS-		B100LYE	B120LYE	B150LYE	B160LYE	B170LYE	B200LYE	B230LYE	B260LYE
Capacité frigorifique	kW	374	428	524	576	604	694	792	906
Puissance d'entrée	kW	62	71	84	96	100	114	130	150
COP d’efficacité à pleine charge	kW/kW	6.03	6.03	6.24	6.00	6.04	6.09	6.09	6.04
Condenseur
Débit d'eau	m3/heure	5	86	105	116	121	139	159	182
Chute de pression de l'eau	kPa	50	51	53	54	56	54	82	85
Interfaces de tuyaux d'entrée et de sortie	DN	125	125	150	150	150	150	150	200
Évaporateur
Débit d'eau	m3/heure	64	74	90	99	104	119	136	156
Chute de pression de l'eau	kPa	54	53	54	56	55	57	86	85
Interfaces de tuyaux d'entrée et de sortie	DN	125	125	150	150	150	150	150	200
Dimension
A（L）	mm	4300	4300	4350	4350	4350	4350	4900	4900
B(W)	mm	1800	1850	1900	1900	1950	1950	2150	2200
C（H）	mm	1800	1800	1850	1850	1900	1900	2000	2000
D	mm	3220	3220	3220	3220	3220	3220	3880	3880
E	mm	1550	1300	1400	1450	1500	1500	1550	1600
Poids du transport	kilos	3800	4000	4300	4600	5300	5900	6500	7000
Poids opérationnel	kilos	4000	4250	4550	4900	5600	6300	5900	7400
Volume de remplissage de réfrigérant	kilos	150	180	200	220	250	280	300	320

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1 ;

3) Réfrigérant applicable : R134a ;

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement à haute efficacité (R134a, unité double)

EMCS-		B290LYE	B340LYE	B380LYE	B430LYE	B480LYE	B560LYE	B600LYE
Capacité frigorifique	kW	1018	1197	1348	1524	1702	1944	2062
Puissance d'entrée	kW	168	190	213	241	268	304	322
COP d’efficacité à pleine charge	kW/kW	6.06	6.30	6.33	6.32	6.35	6.39	6.40
Condenseur
Débit d'eau	m3/heure	204	239	268	304	339	387	410
Chute de pression de l'eau	kPa	83	86	85	88	91	89	90
Interfaces de tuyaux d'entrée et de sortie	DN	200	200	200	200	250	250	250
Évaporateur
Débit d'eau	m3/heure	175	206	232	262	293	334	355
Chute de pression de l'eau	kPa	88	87	90	96	91	92	94
Interfaces de tuyaux d'entrée et de sortie	DN	200	200	200	200	250	250	250
Dimension
A（L）	mm	4950	4950	4950	5300	5300	5600	5600
B(W)	mm	2200	2250	2250	2400	2400	2550	2550
C（H）	mm	2050	2100	2100	2300	2300	2400	2400
D	mm	3880	3880	3880	3880	3880	3880	3880
E	mm	1600	1650	1650	1800	1800	1900	1950
Poids du transport	kilos	7500	8000	8500	10700	11300	11800	12500
Poids opérationnel	kilos	7900	8500	9100	11500	12100	12800	13600
Volume de remplissage de réfrigérant	kilos	350	400	450	550	600	650	700

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité unique)

EMCS-		A040LY	A050LY	A055LY	A060LY	A065LY	A070LY	A080LY	A085LY
Capacité frigorifique	kW	136	177	182	215	227	249	276	301
Puissance d'entrée	kW	25	32	33	38	40	43	47	52
COP d’efficacité à pleine charge	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Condenseur
Débit d'eau	m3/heure	28	36	37	44	46	50	56	61
Chute de pression de l'eau	kPa	21	22	24	32	34	32	35	33
Interfaces de tuyaux d'entrée et de sortie	DN	80	100	100	100	100	100	100	100
Évaporateur
Débit d'eau	m3/heure	23	30	31	37	39	43	47	52
Chute de pression de l'eau	kPa	25	24	24	35	36	35	36	36
Interfaces de tuyaux d'entrée et de sortie	DN	80	100	100	100	100	100	100	100
Dimension
A（L）	mm	2450	2450	2450	2950	2950	2950	2950	3000
B(W)	mm	1150	1200	1200	1250	1300	1300	1300	1300
C（H）	mm	1600	1650	1700	1800	1850	1850	1850	1850
D	mm	1820	1820	1820	2320	2320	2320	2320	2320
E	mm	900	950	1000	1000	1050	1050	1050	1050
Poids du transport	kilos	2050	2100	2200	2400	2600	2700	2800	2900
Poids opérationnel	kilos	2100	2150	2250	2500	2700	2800	2900	3000
Volume de remplissage de réfrigérant	kilos	50	50	60	60	60	65	75	80

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité unique)

EMCS-		A100LY	A105LY	A115LY	A120LY	A130LY	A150LY	A165LY	A175LY
Capacité frigorifique	kW	343	369	405	431	454	521	578	621
Puissance d'entrée	kW	59	64	69	71	77	88	96	104
COP d’efficacité à pleine charge	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
A17+BG:BK5LY
Débit d'eau	m3/heure	69	74	82	86	91	105	116	125
Chute de pression de l'eau	kPa	36	32	35	36	38	40	39	39
Interfaces de tuyaux d'entrée et de sortie	DN	100	125	125	125	125	125	150	150
Évaporateur
Débit d'eau	m3/heure	59	63	70	74	78	90	99	107
Chute de pression de l'eau	kPa	36	32	37	39	41	38	43	42
Interfaces de tuyaux d'entrée et de sortie	DN	100	125	125	125	125	125	150	150
Dimension
A（L）	mm	3000	3050	3050	3050	3050	3050	3050	3050
B(W)	mm	1350	1350	1350	1350	1350	1450	1520	1520
C（H）	mm	1900	1950	1950	1950	1950	2000	2050	2050
D	mm	2320	2320	2320	2320	2320	2320	2320	2320
E	mm	1050	1100	1100	1100	1100	1250	1300	1300
Poids du transport	kilos	3000	3100	3200	3300	3400	3500	3700	3800
Poids opérationnel	kilos	3150	3250	3350	3400	3550	3700	3900	4000
Volume de remplissage de réfrigérant	kilos	90	100	110	115	125	140	150	175

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité unique)

EMCS-		A200LY	A235LY	A260LY	A300LY	A335LY
Capacité frigorifique	kW	727	832	916	1058	1183
Puissance d'entrée	kW	121	141	153	171	193
COP d’efficacité à pleine charge	kW/kW	6.01	5.90	5.99	6.19	6.13
Condenseur
Débit d'eau	m3/heure	146	167	184	211	237
Chute de pression de l'eau	kPa	38	68	68	69	63
Interfaces de tuyaux d'entrée et de sortie	DN	150	200	200	200	200
Évaporateur
Débit d'eau	m3/heure	125	143	158	182	203
Chute de pression de l'eau	kPa	42	73	71	72	68
Interfaces de tuyaux d'entrée et de sortie	DN	150	200	200	200	200
Dimension
A（L）	mm	3050	3700	3700	3700	3700
B(W)	mm	1520	2000	2000	2100	2100
C（H）	mm	2050	2100	2100	2400	2400
D	mm	2320	2920	2920	2920	2920
E	mm	1300	1450	1450	1550	1550
Poids du transport	kilos	4000	4700	5000	6500	7200
Poids opérationnel	kilos	4200	5000	5300	6900	7600
Volume de remplissage de réfrigérant	kilos	200	225	250	290	325

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité double)

EMCS-		B080LY	B100LY	B110LY	B120LY	B130LY	B140LY	B160LY	B170LY
Capacité frigorifique	kW	272	354	364	430	454	498	552	602
Puissance d'entrée	kW	50	64	66	76	80	86	94	104
COP d’efficacité à pleine charge	kW/kW	5.44	5.53	5.52	5.66	5.68	5.79	5.87	5.79
Condenseur
Débit d'eau	m3/heure	55	72	74	87	92	100	111	121
Chute de pression de l'eau	kPa	44	46	42	34	32	32	32	50
Interfaces de tuyaux d'entrée et de sortie	DN	100	100	100	125	125	125	125	150
Évaporateur
Débit d'eau	m3/heure	47	61	63	74	78	86	95	104
Chute de pression de l'eau	kPa	48	50	50	35	34	34	33	50
Interfaces de tuyaux d'entrée et de sortie	DN	100	100	100	125	125	125	125	150
Dimension
A（L）	mm	3400	3400	3400	4000	4050	4150	4200	4650
B(W)	mm	1600	1650	1700	1750	1800	1800	1850	1850
C（H）	mm	1650	1650	1750	1850	1900	1950	2000	2050
D	mm	2620	2620	2620	3220	3220	3220	3220	3880
E	mm	1100	1100	1100	1250	1250	1300	1300	1350
Poids du transport	kilos	3600	3800	4000	4400	4600	4800	5000	5200
Poids opérationnel	kilos	3750	3950	4150	4600	4800	5000	5200	5450
Volume de remplissage de réfrigérant	kilos	90	100	100	110	120	130	150	160

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité double)

EMCS-		B200LY	B210LY	B230LY	B240LY	B260LY	B300LY	B330LY	B350LY
Capacité frigorifique	kW	686	738	810	862	908	1042	1156	1242
Puissance d'entrée	kW	118	128	138	142	154	176	192	208
COP d’efficacité à pleine charge	kW/kW	5.81	5.77	5.87	6.07	5.90	5.92	6.02	5.97
Condenseur
Débit d'eau	m3/heure	138	149	163	173	183	209	232	249
Chute de pression de l'eau	kPa	50	53	53	52	55	59	63	69
Interfaces de tuyaux d'entrée et de sortie	DN	150	150	150	150	200	200	200	200
Évaporateur
Débit d'eau	m3/heure	118	127	139	148	156	179	199	214
Chute de pression de l'eau	kPa	54	56	57	55	58	65	64	69
Interfaces de tuyaux d'entrée et de sortie	DN	150	150	150	150	200	200	200	200
Dimension
A（L）	mm	4650	4650	4700	4700	4750	4750	4750	4800
B(W)	mm	1850	1850	1900	1900	1950	1950	1950	2090
C（H）	mm	2100	2150	2200	2200	2200	2200	2200	2260
D	mm	3880	3880	3880	3880	3880	3880	3880	3880
E	mm	1350	1350	1400	1400	1450	1450	1450	1600
Poids du transport	kilos	5400	5600	5800	6000	6500	6800	7000	7500
Poids opérationnel	kilos	5650	5850	6050	6300	6800	7100	7300	8000
Volume de remplissage de réfrigérant	kilos	190	200	220	230	250	280	290	350

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Tableau des paramètres de performance pour l'unité de refroidissement (R134a, unité double)

EMCS-		B400LY	B470LY	B520LY	B600LY	B670LY
Capacité frigorifique	kW	1454	1664	1832	2116	2366
Puissance d'entrée	kW	242	282	306	342	386
COP d’efficacité à pleine charge	kW/kW	6.01	5.90	5.99	6.19	6.13
Condenseur
Débit d'eau	m3/heure	292	335	368	423	473
Chute de pression de l'eau	kPa	67	77	72	84	85
Interfaces de tuyaux d'entrée et de sortie	DN	200	250	250	250	250
Évaporateur
Débit d'eau	m3/heure	214	250	286	315	364
Chute de pression de l'eau	kPa	72	79	75	88	87
Interfaces de tuyaux d'entrée et de sortie	DN	200	250	250	250	250
Dimension
A（L）	mm	4800	5450	5450	5800	5800
B(W)	mm	2090	2450	2450	2450	2450
C（H）	mm	2260	2350	2350	2750	2750
D	mm	3880	3880	3880	3880	3880
E	mm	1600	1800	1800	1900	1900
Poids du transport	kilos	8000	11000	11500	12500	13000
Poids opérationnel	kilos	8500	11800	12300	13500	14000
Volume de remplissage de réfrigérant	kilos	400	450	500	580	650

1) Conditions nominales de fonctionnement de l'unité

Évaporateur : température de l'eau d'entrée 12 ℃, température de l'eau de sortie 7 ℃ ;

Condenseur : température de l'eau d'entrée 30 ℃, température de l'eau de sortie 35 ℃ ;

2) L'unité est conçue, fabriquée et inspectée conformément à la norme GB/T18430.1.

3) Réfrigérant applicable : R134a

4) Niveau de tension applicable : 3φ - 380 V - 50 Hz ;

5) La capacité de charge standard côté eau de l'unité est de 1,0 MPa ;

6) Conversion d'unité : 1 RT (tonne frigorifique américaine) = 3,517 kW ;

7) Les connexions de l'évaporateur et du condenseur sont toutes des connexions à bride ;

8) L'évaporateur et le condenseur utilisent des tubes chauffants TP2 à haut rendement ;

9) Ceci est à titre de référence seulement. Il ne peut servir de base à la signature du contrat qu’après avoir été confirmé et tamponné.

Balises actives: Refroidisseur à vis à température normale Fabricant, fournisseur

Catégorie associée

envoyer une demande

Informations de contact



Adresse

567 Songwei North Road, district de Songjiang, Shanghai, Chine


Tél

+86-13651670734


E-mail

Sales@yz-compressor.com

Pour toute demande concernant nos produits ou notre liste de prix, veuillez nous laisser votre e-mail et nous vous contacterons dans les 24 heures.

Recommandations d'actualités

Qu'est-ce qui fait d'un refroidisseur à spirale emballé refroidi par air la solution de refroidissement idéale pour vos besoins Voir plus >>

Yuzhen organise une session de formation intégrée sur la production, la recherche et la vente pour collaborer à la croissance des ventes.Voir plus >>

Quelles sont les différences entre les pompes à vide à vis sèches et les pompes à vide lubrifiées à l'huile ?Voir plus >>

Comment un compresseur d’air sans huile peut-il résoudre les défis industriels et techniques en matière d’air ?Voir plus >>

Comment un compresseur frigorifique à vis améliore-t-il l’efficacité du refroidissement industriel ?Voir plus >>

Comment une pompe à chaleur à vis améliore-t-elle l’efficacité du chauffage industriel ?Voir plus >>
