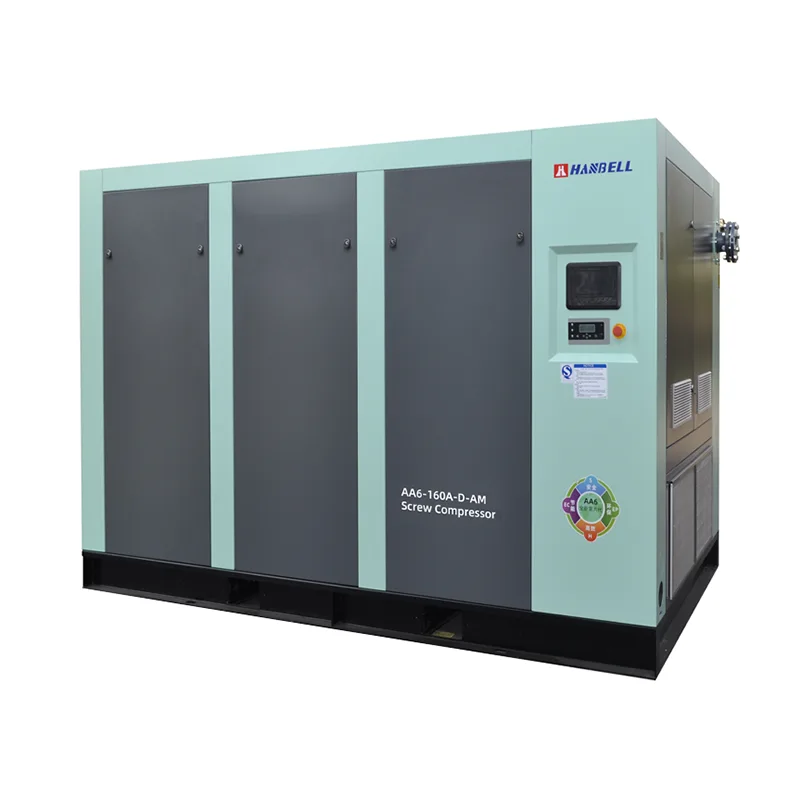

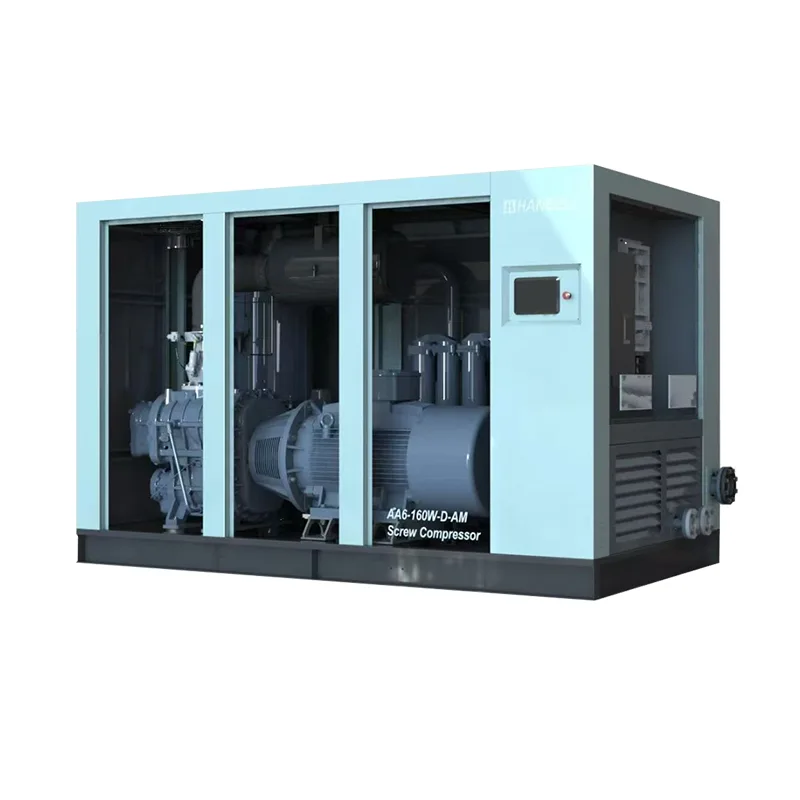

Compresseur d'air à vis à fréquence variable à compression à deux étages

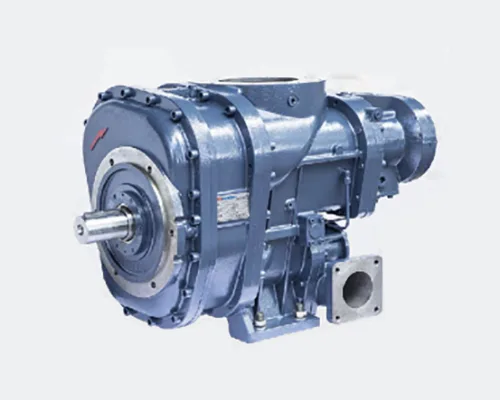

Le composant le plus essentiel d'un compresseur d'air - l'unité principale du compresseur à vis :

Conçu par une équipe de Taiwan, le compresseur d'air à vis à fréquence variable à compression à deux étages adopte l'unité à vis de compression à deux étages efficace de la série ABD. Il comporte deux étages de compression indépendants, un faible taux de compression, de faibles fuites sur l'hôte, une efficacité volumétrique élevée et une réduction de puissance de 5 à 10 % pour le même volume d'air. Le refroidissement par pulvérisation de brouillard d'huile entre les étages est utilisé pour améliorer l'efficacité adiabatique de la compression. Un grand rotor et une conception à faible vitesse de 1 500 tr/min avec un système de transmission à faible vitesse sont utilisés, ce qui se traduit par un faible bruit et des vibrations et une grande fiabilité.

Le modèle à fréquence variable à aimant permanent adopte des moteurs à aimant permanent IE4 à haut rendement :

Le compresseur d'air à vis à fréquence variable à compression à deux étages Hanbell utilise des moteurs à fréquence variable dédiés à haut rendement IE4, avec un indice de protection IP55, une isolation de classe F et une élévation de température de classe B. Équipé de roulements SKF de marque importée pour assurer le fonctionnement stable et fiable à long terme du moteur.

Ventilateur centrifuge :

Le modèle de compresseur d'air à vis à fréquence variable à compression à deux étages Hanbell adopte la conception side-in-top-out (top-out) du ventilateur centrifuge. Il a une pression d'air stable, une conception d'aspiration efficace, un échange thermique uniforme, une efficacité élevée de l'échange thermique à température annulaire et une meilleure température d'injection d'huile et une meilleure efficacité de l'unité principale. La conception du ventilateur centrifuge de grande capacité à basse vitesse est économe en énergie et silencieuse.

Ensemble refroidisseur :

Le refroidisseur de type « pin » est conçu avec un assemblage fiable. Le refroidisseur du circuit d'huile est conçu comme une unité séparée et la conception de la rainure de contrainte du refroidisseur est adoptée pour éviter les fuites causées par de grandes différences de température à l'entrée et à la sortie des ports d'huile en raison de la déformation par contrainte thermique ; pendant l'arrêt, l'huile est stockée pour protéger entièrement les canaux internes du refroidisseur.

Accouplement de serrage :

Pratique pour l'entretien ; L'élastomère 98SHA peut transmettre un couple élevé et présente de bonnes performances d'amortissement.

Soupape d'admission de marque à haut rendement :

Soupape d'admission normalement fermée, avec une faible perte de pression d'admission. Il se ferme rapidement lors d'un arrêt d'urgence pour empêcher la pulvérisation d'huile lubrifiante lors d'un arrêt d'urgence ; a une longue durée de vie, avec une durée de vie normale de plus d'un million de fois.

Onduleur:

L'onduleur INOVANCE de marque de renommée nationale est adopté. L'onduleur présente une conception de circuit à haut rendement et une unité arithmétique haute performance, permettant une conversion d'énergie efficace et rendant l'équipement plus économe en énergie et plus respectueux de l'environnement. De plus, cet onduleur offre plusieurs modes de contrôle tels que le contrôle vectoriel d'induction, le contrôle vectoriel de commutation et le contrôle vectoriel d'excitation, qui peuvent obtenir des effets de contrôle efficaces et économes en énergie dans divers scénarios de charge.

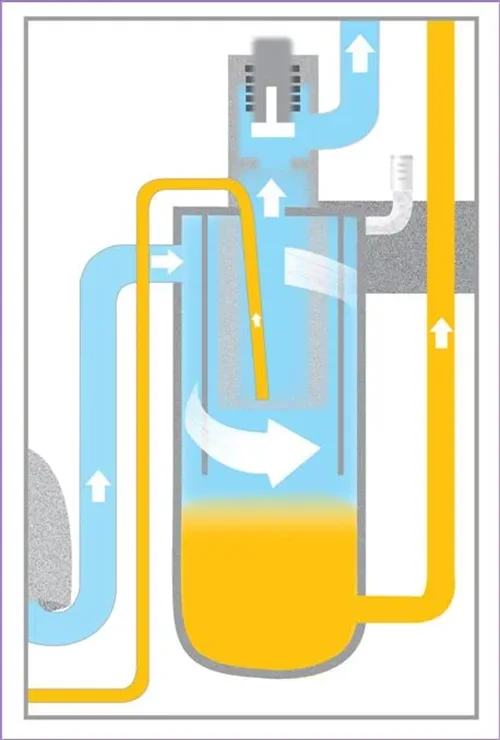

Système de séparation du pétrole et du gaz :

Le noyau de séparation d'huile Hanbell adopte une conception avec une zone de filtration extrêmement grande. L'air comprimé pénètre tangentiellement dans le réservoir d'huile et tourne à grande vitesse. Sous l’action de la gravité et de la force centrifuge, l’huile est éjectée et coule le long de la paroi du réservoir jusqu’au fond. Ensuite, il subit une filtration supplémentaire par le noyau du filtre, ce qui donne à l'air comprimé une teneur en huile ≤ 3 PPM après filtration, garantissant ainsi la qualité de l'air.

Système de pipelines de pétrole et de gaz :

La conception à étanchéité souple des joints toriques et des anneaux ED garantit l'absence de fuite dans le pipeline. Le circuit d'huile est conçu avec un matériau en acier inoxydable, doté d'une structure robuste et élégante et d'une grande fiabilité, empêchant efficacement l'apparition de rouille à l'intérieur du pipeline.

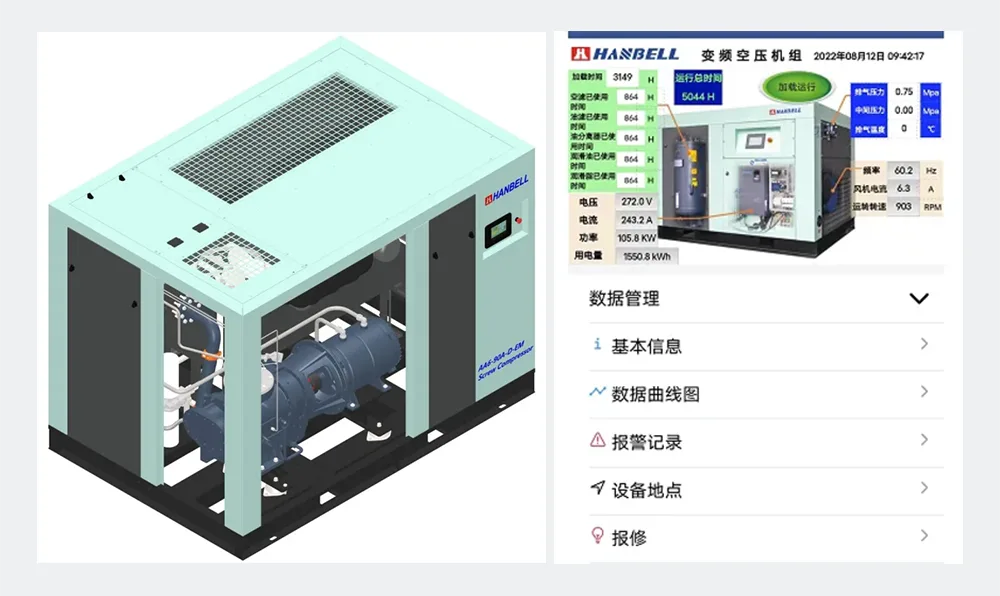

Système de services cloud Hanbell :

Les compresseurs d'air à vis à fréquence variable à compression à deux étages de Hanbell sont tous équipés d'un système de service cloud. Grâce à la technologie Internet des objets, il réalise des fonctions telles que la surveillance à distance, le service après-vente à distance, l'alarme de panne et le suivi de la localisation des équipements. Grâce à une grande quantité d’analyses de données, il fournit une base de données objectives pour l’amélioration, la maintenance et l’état de santé de l’équipement.
