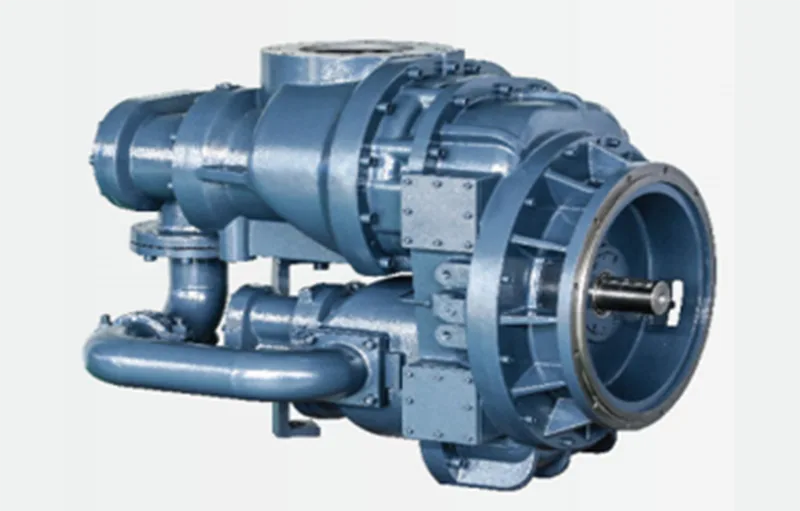

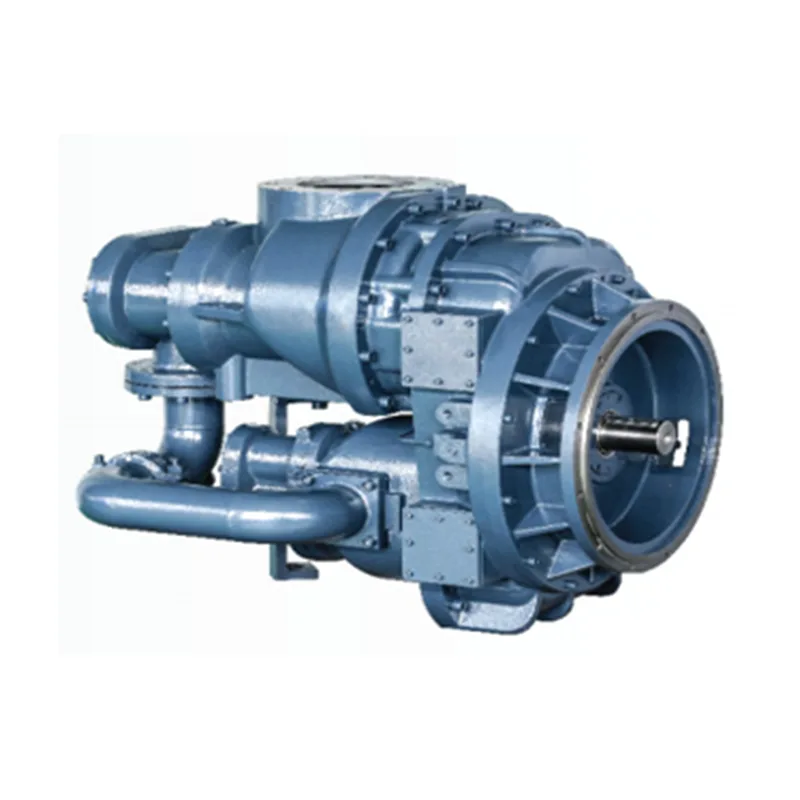

Air End à deux étages

HANBELL fournit Yuzhen, un fabricant leader mondial de composants de base pour les équipements Air End à deux étages. HANBELL se spécialise dans la recherche, le développement et la production de têtes de compresseur d'air hautes performances, fournissant des noyaux de puissance efficaces et fiables pour diverses industries grâce à des processus de fabrication précis et une innovation technologique continue.

envoyer une demande

Description du produit

Portefeuille de produits complet

I. Série AB-BX à deux étages (pression atmosphérique)

Faits saillants technologiques

Technologie d'économie d'énergie de compression à deux étages : utilisant une conception de compression à deux étages + refroidissement par injection d'huile intermédiaire, obtenant un processus de compression presque isotherme, améliorant l'efficacité énergétique de plus de 12 % par rapport à la compression traditionnelle à un étage, réduisant considérablement les coûts d'exploitation à long terme.

Structure de boîtier intégrée : La conception globale du boîtier forgé élimine complètement les points de fuite internes des structures séparées, réduisant ainsi la perte de pression de 5 %, tout en améliorant également la résistance aux vibrations et la durabilité de la machine. Conception d'assemblage pratique : les interfaces standardisées et la structure modulaire réduisent le temps d'assemblage de l'unité de 30 %, ce qui rend la maintenance ultérieure et le remplacement des composants plus efficaces.

Données de performances (8 barg)

Puissance nominale (kW)	Modèle	Vitesse du rotor (tr/min)	Débit d'air (m³/min)	Puissance à l'arbre (kW)	Puissance spécifique (kW/m³/min)	Capacité d'huile (L)
55	AB-1030B1	1490	11.80	63.60	5.36	60
75	AB-1030B2	1490	15.80	84.60	5.40	75
90	AB-1030B3	1490	19.10	106.00	5.55	99
110	AB-1560 B2	1490	21.60	118.70	5.50	110
132	AB-1560 B3	1490	24.50	138.70	5.66	127
132	AB-1900 B1	1490	25.70	139.50	5.43	140
132	AB-3300B1	1490	27.90	148.60	5.33	167
160	AB-1900 B2	1490	30.90	173.00	5.60	149
160	AB-3300 B2	1490	32.30	174.40	5.39	200
185	AB-1900 B3	1490	34.50	189.45	5.49	177
185	AB-3300 B3	1490	36.00	196.00	5.44	214
200	AB-3300 B4	1490	40.70	224.10	5.50	230
200	AB-5600B1	1490	40.00	211.30	5.28	235
220	AB-3300 B5	1490	45.30	254.00	5.61	238
220	AB-5600 B2	1490	45.60	242.60	5.32	262
250	AB-5600 B3	1490	50.50	272.60	5.40	300
280	AB-5600 B4	1490	54.60	301.20	5.52	330
315	AB-5600 B5	1490	62.20	344.50	5.54	380

Scénarios d'application typiques : Convient à diverses applications avec une plage de pression de 6,0 à 16,0 barg, particulièrement recommandé pour :

Industries nécessitant une grande stabilité de l’alimentation en air, telles que la construction automobile et l’électronique.

Environnements de production avec des exigences élevées en matière de qualité de l'air comprimé, tels que le textile et la teinture.

Applications critiques nécessitant une alimentation en air continue et fiable, telles que les grandes usines chimiques et les centres de données.

II. Série de compresseurs intégrés à aimant permanent AB/AC-PM (pression standard)

Faits saillants technologiques

Moteur à aimant permanent à haut rendement : équipé d'un moteur synchrone à aimant permanent aux terres rares de troisième génération, atteignant un rendement de plus de 96 %. Par rapport aux moteurs asynchrones ordinaires, le taux d'économie d'énergie global peut atteindre 20 à 35 %.

Conception à entraînement direct coaxial : le moteur est directement connecté à la tête du compresseur, éliminant les accouplements traditionnels et les entraînements par courroie. Cela se traduit par une efficacité de transmission proche de 100 % et élimine complètement les coûts d’usure et de maintenance des composants de transmission.

Indice de protection IP65 : le moteur adopte une conception entièrement fermée, lui permettant de fonctionner de manière stable dans des environnements difficiles tels que des conditions poussiéreuses et humides, s'adaptant à diverses conditions de travail complexes.

Données de performances (8 barg)

Puissance nominale (kW)	Modèle	Vitesse du rotor (tr/min)	Débit d'air (m³/min)	Puissance (kW)
7.5	AB-077PM	3600	1.03	7.9
11	AB-077PM	5200	1.59	11.8
15	AB-130PM	3600	2.34	16.7
18.5	AB-130PM	4300	2.77	20.1
22	AB-240PM	3000	3.59	24.4
30	AB-240PM	4300	5.23	34.9
37	AB-420PM	3600	6.28	40.8
45	AB-420PM	3600	7.55	49.5
45	AB-480RPM	3000	7.38	47.9
55	AB-600RPM	3000	9.25	60.3
75	AB-600RPM	3800	12.1	78.0
75	AB-780RPM	3000	12.1	78.0
7.5	AC-077PM	3600	1.03	7.9
11	AC-077PM	5200	1.59	11.8
15	AC-130PM	3600	2.34	16.7
22	AC-240PM	3000	3.59	24.4
37	AC-420PM	3000	6.28	40.8

Plage de pression d'application typique : 6,0 ~ 10,0/13,0 barg, particulièrement adaptée à :

Lignes de production automatisées sensibles aux coûts d’exploitation et recherchant des avantages en matière d’efficacité énergétique à long terme.

Des industries telles que l’alimentation, les produits pharmaceutiques et l’électronique qui ont des exigences strictes en matière de bruit et de propreté.

Applications nécessitant un fonctionnement continu 24 heures sur 24 et une fiabilité extrêmement élevée des équipements.

III. Série AB-L à un étage (basse pression)

Faits saillants technologiques

Structure robuste à six roulements : utilise six roulements robustes pour soutenir le rotor, augmentant la capacité de charge de 40 % et réduisant les vibrations de fonctionnement jusqu'à 1,5 mm/s, garantissant une stabilité à long terme dans des conditions de basse pression et de débit élevé.

Rotor profilé à haute efficacité : le rotor à profil de dents 5:6, optimisé grâce à la dynamique des fluides, présente des fuites internes plus faibles dans des conditions de basse pression, ce qui se traduit par une efficacité volumétrique de 3 à 5 % supérieure à celle des profils traditionnels.

Système de lubrification optimisé : une pompe à huile à haut débit et une conception précise du circuit d'huile garantissent une lubrification suffisante pour tous les roulements et les surfaces d'engrènement du rotor, prolongeant ainsi efficacement la durée de vie.

Données de performances (5 barg)

Puissance nominale (kW)	Modèle	Vitesse du rotor (tr/min)	Débit d'air (m³/min)	Puissance à l'arbre (kW)	Puissance spécifique (kW/m³/min)
15	AB-240L	2950	3.63	15.7	4.33
22	AB-350RL	2950	5.58	25.9	4.64
22	AB-420L	2950	6.33	28.9	4.57
30	AB-480RL	2950	7.72	34.4	4.46
37	AB-600RL	2950	9.26	47.2	5.10
45	AB-780RL	2950	12	55.5	4.63
55	AB-830L	2950	12.8	59.6	4.66
55	AB-1030RL	2950	15.69	74.5	4.75
75	AB-1200RL	2950	18.87	90.3	4.79
90	AB-1320L	2950	22.18	104.6	4.72
110	AB-1560L	2950	24.59	120.4	4.90
132	AB-1900RL	2950	29.95	146.8	4.90
185	AB-2600L	2950	40.3	208.1	5.16
220	AB-3300L	2950	50.1	240	4.79
185	AA-5600L	1490	42.32	194.7	4.60

Scénarios d'application typiques (plage de pression 3,0 ~ 5,5 barg) :

Scénarios d'ingénierie nécessitant un débit d'air élevé et basse pression, tels que la ventilation des mines et l'excavation de tunnels.

Applications industrielles telles que les réservoirs d'aération dans les usines de traitement des eaux usées et les métiers à jet d'air dans les usines textiles.

Applications nécessitant une alimentation continue en air basse pression, telles que le transport de matériaux et les essais en soufflerie.

IV. Série AC à un étage (pression atmosphérique)

Faits saillants technologiques

Conception simplifiée à quatre roulements : tout en garantissant un support fiable, la conception est optimisée pour quatre roulements, ce qui se traduit par une structure plus compacte et un coût plus compétitif.

Conception esthétique sans couvercle : la structure unique sans couvercle rend non seulement la tête du compresseur plus simple et plus rationalisée, mais réduit également les points de fuite potentiels et améliore la commodité de maintenance.

Rentabilité élevée : tout en répondant aux exigences de pression conventionnelles de 6,0 à 10,0 barg, il offre un prix très compétitif, ce qui en fait le choix préféré pour les projets de petite et moyenne taille.

Données de performances (8 barg)

Puissance nominale (kW)	Modèle	Vitesse du rotor (tr/min)	Débit d'air (m³/min)	Puissance à l'arbre (kW)	Puissance spécifique (kW/m³/min)	Type de connexion
7.5	AC-077	3600	1.03	7.3	7.09	Courroies / Aimants permanents
11	AC-077	5200	1.59	11.0	6.92	Courroies / Aimants permanents
11	AC-130	3000	1.92	12.7	6.61	Courroies / Aimants permanents
15	AC-130	3600	2.34	15.6	6.67	Courroies / Aimants permanents
15	AC-160E	3000	2.30	15.0	6.52	Entraînement direct
22	AC-240	3000	3.59	23.0	6.41	Entraînement direct
30	AC-420S	3000	4.50	31.0	6.89	Entraînement direct
37	AC-420	3000	6.28	38.9	6.19	Entraînement direct

Plage de pression du scénario d'application : 6,0 ~ 10,0 barg, largement utilisé dans :

Petites et moyennes usines de fabrication, centres de réparation automobile, ateliers de transformation de quincaillerie, etc.

Comme source d'énergie pour les petits équipements de sablage et de peinture, ainsi que pour les outils pneumatiques.

Convient aux applications où les coûts d'investissement initiaux en équipement sont une préoccupation et où les conditions de consommation d'air sont relativement stables.

V. Série AA-H à un étage (moyenne pression)

Points forts de la technologie de base

Rotor en acier allié : fabriqué en acier allié 20CrMnTi, forgé et traité par carburation et trempe. La dureté de la surface du rotor atteint HRC60, ce qui lui permet de résister à d'immenses contraintes dans des conditions de pression moyenne-haute, ce qui se traduit par une durée de vie deux fois supérieure à celle des matériaux ordinaires.

Roulements en cuivre améliorés : les pièces de support clés utilisent des roulements en alliage à base de cuivre. Par rapport aux roulements en acier traditionnels, la résistance à l'usure et la dissipation thermique sont considérablement améliorées sous des charges élevées, prolongeant le cycle de maintenance à 40 000 heures.

Conception de profil de précision : un profil de dent 5:6 optimisé pour une pression moyenne-haute garantit une excellente efficacité volumétrique et de faibles niveaux de bruit, même à des taux de compression élevés.

Données de performances

Modèle	Vitesse du rotor (tr/min)	Pression d'aspiration (barg)	Débit d'air (m³/min)	Puissance à l'arbre (kW)	Pression de décharge (barg)
AA-040H (amplificateur de pression)	2950	6.4	0.8	17~33	30~40
AA-140H (amplificateur de pression)	2950	6.4	1.7	51'65	30~40
AA-1200RH	2950	0	17.6	158.8	17
AA-1900RH	2950	0	28.2	252	17

Plage de pression d'application typique : 17,0 ~ 35,0 barg, principalement utilisée dans :

Processus de production nécessitant une haute pression instantanée, tels que le soufflage de bouteilles PET et le moulage de caoutchouc à haute pression.

Domaines industriels haut de gamme tels que les tests d'étanchéité à l'air à haute pression et les tests de composants aérospatiaux.

Scénarios spéciaux d'approvisionnement en gaz à haute pression tels que l'injection de gaz de champ pétrolier et la plongée en haute mer.
