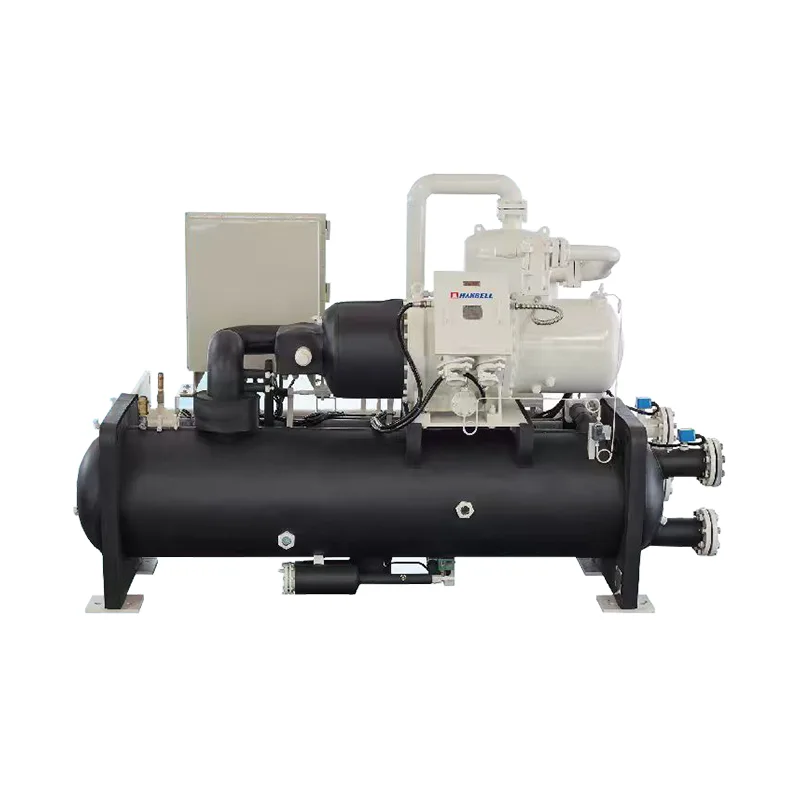

Pompe à chaleur à vis haute température

Conception du système

Ces pompes à chaleur à vis haute température sont systématiquement optimisées pour un fonctionnement à haute température pendant la phase de conception : le chemin de circulation du réfrigérant est plus stable, la répartition de la pression interne est plus équilibrée et les composants clés fonctionnent toujours dans une plage raisonnable.

Il peut maintenir une sortie à haute température pendant une longue période, ce qui le rend plus adapté aux scénarios de fonctionnement continu.

Structure à vis

Les structures à vis présentent plusieurs avantages inhérents dans les applications à haute température :

Processus de compression continu, résultant en un fonctionnement plus fluide

Contrainte interne uniforme, adaptée à un fonctionnement prolongé à pleine charge

Une plus grande adaptabilité aux conditions d’exploitation changeantes

Dans les domaines de l'eau chaude à haute température, de la récupération de chaleur et du chauffage industriel, les pompes à chaleur à vis haute température ne sont pas une option haut de gamme, mais plutôt un choix plus sûr et plus mature.

Du point de vue de la conception structurelle, l'unité optimise les processus d'évaporation et de condensation, permettant au réfrigérant de participer pleinement à l'échange thermique au sein de l'échangeur thermique, réduisant ainsi les pertes d'énergie inefficaces.

Installation

Schéma de câblage d'une unité de compresseur à vis basse tension

Les paramètres dans la boîte sont la configuration par défaut d'usine.

La zone en pointillé indique les paramètres qui peuvent être personnalisés par le client.

1) Les lignes électriques (triphasées à cinq fils) allant de l'armoire de distribution du client à l'armoire électrique, ainsi que les spécifications et les diamètres des fils, sont précisées dans le tableau des paramètres électriques. (Le câblage doit être configuré par le client lui-même.)

2) La méthode d’entrée et de sortie de courant de l’armoire électrique se fait par le haut puis vers l’extérieur.

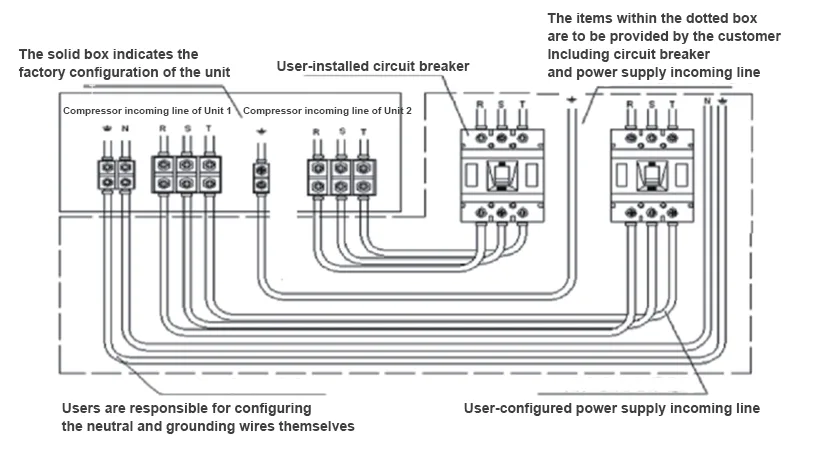

Schéma de câblage de l'unité double du compresseur à vis basse tension

1) Les lignes électriques (triphasées à cinq fils) allant de l'armoire de distribution du client à l'armoire électrique, ainsi que les spécifications et les diamètres des fils, sont précisées dans le tableau des paramètres électriques. (Le câblage doit être configuré par le client lui-même.)

2) La méthode d’entrée et de sortie de courant de l’armoire électrique se fait par le haut puis vers l’extérieur.

Tableau des paramètres électriques

Unité à compresseur unique

Remarque : Le disjoncteur doit être sélectionné par le client. Veuillez utiliser un disjoncteur de type protection moteur. Les utilisateurs d'une seule unité nécessitent une ligne d'alimentation, et les utilisateurs de deux unités ont besoin de deux lignes d'alimentation. Les paramètres électriques ci-dessus sont des valeurs théoriques calculées ; veuillez vous référer aux paramètres réels.

Unité à double compresseur

Remarque : Le disjoncteur doit être sélectionné par le client. Veuillez utiliser un disjoncteur de type protection moteur. Les utilisateurs d'une seule unité nécessitent une ligne d'alimentation, et les utilisateurs de deux unités ont besoin de deux lignes d'alimentation. Les paramètres électriques ci-dessus sont des valeurs théoriques calculées ; veuillez vous référer aux paramètres réels.

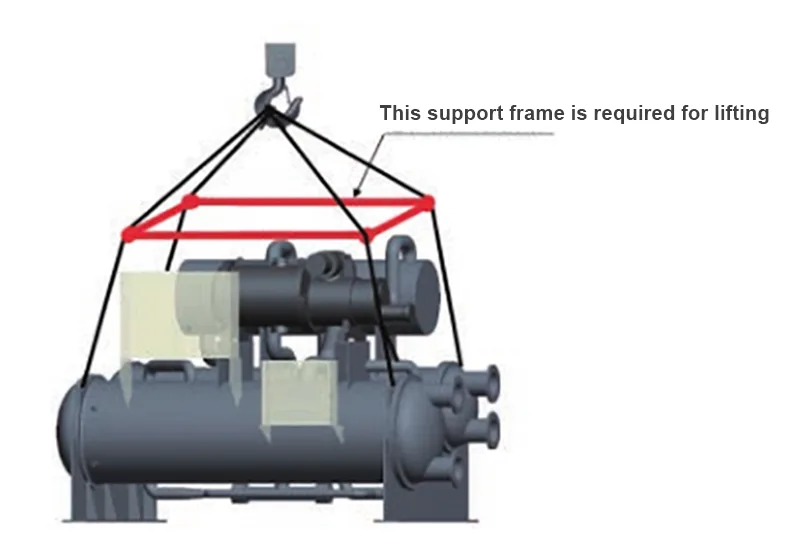

Schéma de levage de l'unité (Ce support est requis pour le levage.)
